Kích Thước Tấm Đan Bê Tông: Bảng Thông Số, Tiêu Chuẩn & Hướng Dẫn Lựa Chọn

Trong số các cấu kiện phổ biến nhất, tấm đan bê tông đóng vai trò thiết yếu trong các công trình thoát nước, mương dẫn, và nền đường nội bộ. Tuy nhiên, không ít chủ đầu tư và kỹ sư thi công vẫn còn lúng túng khi lựa chọn đúng kích thước tấm đan bê tông phù hợp với từng hạng mục công trình. Bài viết dưới đây sẽ cung cấp thông tin đầy đủ, chi tiết và chuẩn kỹ thuật nhất về chủ đề này.

Tấm Đan Bê Tông Là Gì? Tại Sao Kích Thước Lại Quan Trọng?

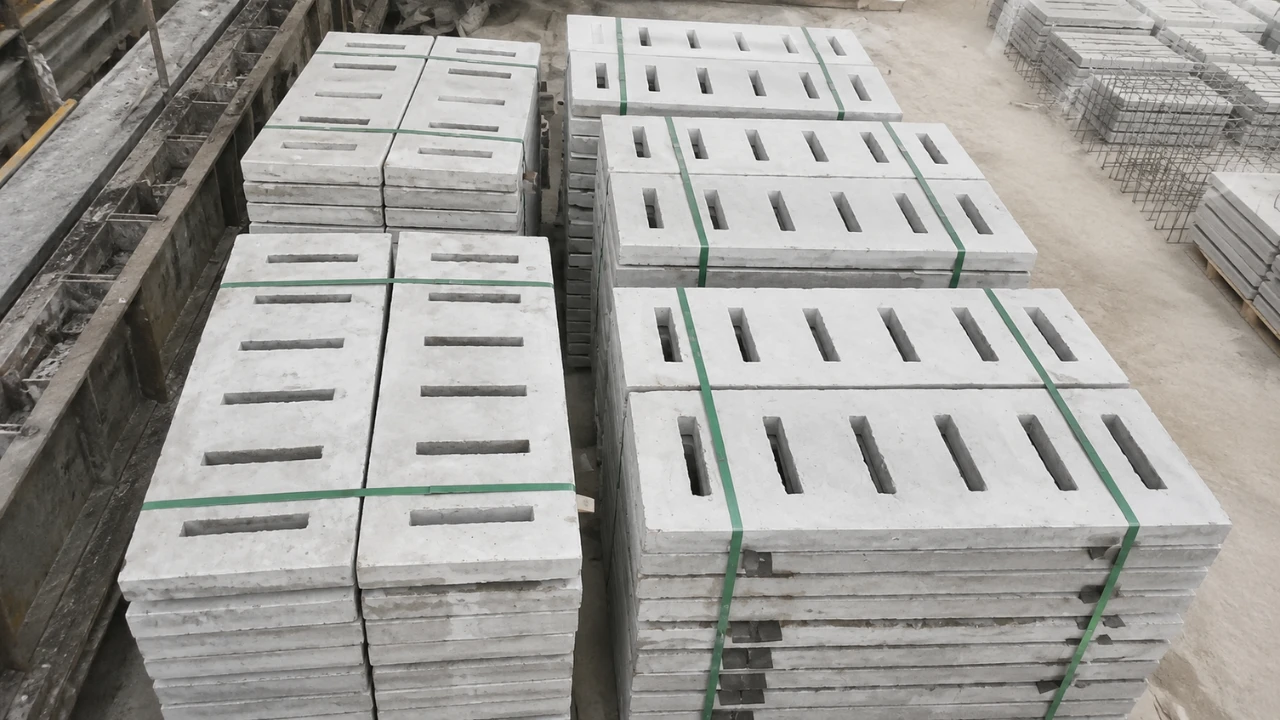

Tấm đan bê tông là cấu kiện bê tông cốt thép đúc sẵn dạng tấm phẳng, được sử dụng để đậy lên các mương thoát nước, hố ga, rãnh dẫn nước hoặc làm sàn, nền trong các công trình dân dụng và hạ tầng. Sản phẩm được sản xuất theo quy trình công nghiệp với khuôn đúc tiêu chuẩn, đảm bảo độ đồng đều cao về hình dạng, kích thước và chất lượng.

Việc lựa chọn đúng kích thước tấm đan bê tông có ý nghĩa quyết định đến toàn bộ hiệu quả công trình. Nếu chọn kích thước quá nhỏ, tấm đan sẽ không đủ khả năng chịu tải, dễ nứt vỡ hoặc không che phủ hết miệng mương. Ngược lại, nếu chọn kích thước quá lớn sẽ gây lãng phí vật liệu, khó vận chuyển và lắp đặt. Do đó, nắm vững thông số kích thước là yêu cầu bắt buộc trước khi đặt hàng hoặc thi công.

Tìm hiểu thêm về tấm đan bê tông — tổng quan sản phẩm, phân loại và ứng dụng thực tế trong các công trình hạ tầng.

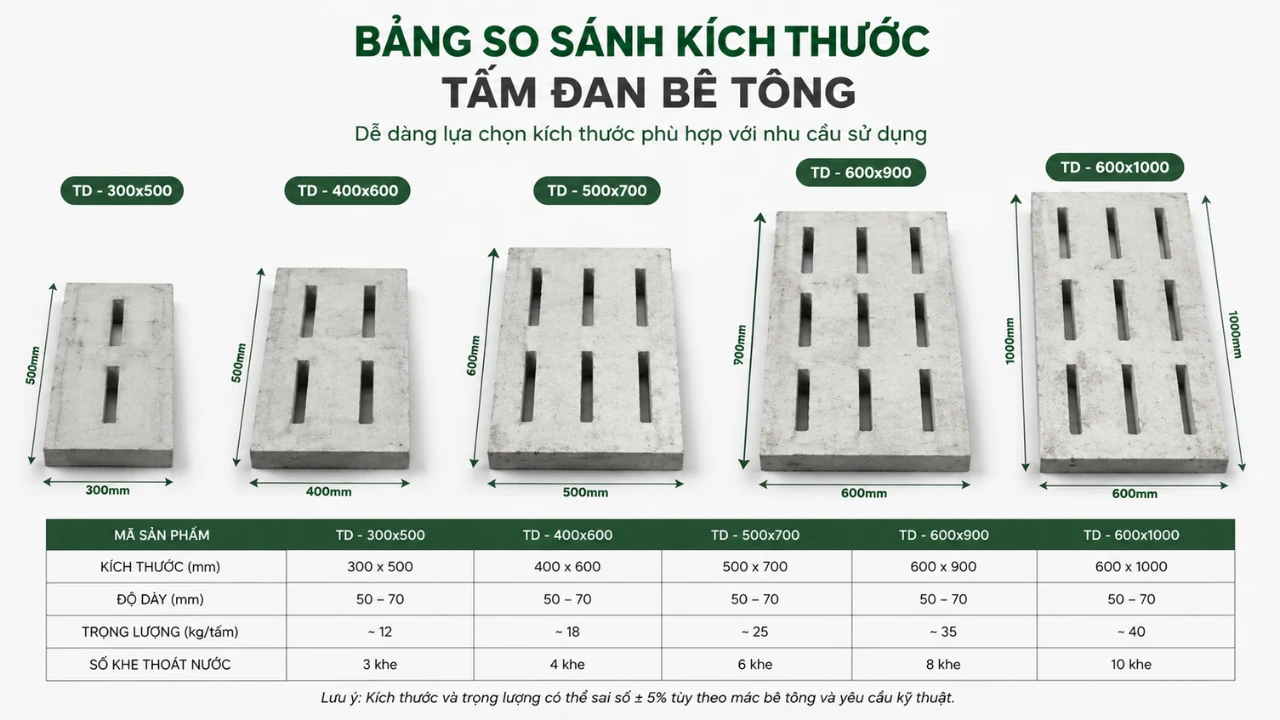

Bảng Kích Thước Tấm Đan Bê Tông Tiêu Chuẩn Phổ Biến Nhất

Trên thị trường hiện nay, kích thước tấm đan bê tông được phân loại theo chiều dài (L), chiều rộng (W) và chiều dày (H). Dưới đây là bảng thông số các loại kích thước phổ biến nhất, được áp dụng rộng rãi trong các công trình dân dụng, giao thông và hạ tầng đô thị tại khu vực Nam Bộ:

Loại tấm đan	Dài (mm)	Rộng (mm)	Dày (mm)	Tải trọng chịu đựng	Ứng dụng điển hình
Tấm đan nhỏ	500	500	60 – 80	Nhẹ (người đi bộ)	Mương nội khu, vỉa hè
Tấm đan trung	1000	500 – 600	80 – 100	Trung bình (xe máy, xe nhỏ)	Mương thoát nước đường nội bộ
Tấm đan lớn	1500 – 2000	600 – 1000	100 – 150	Nặng (xe tải, xe container)	Mương khu công nghiệp, đường lớn
Tấm đan đặc biệt	2000 – 3000	1000 – 1500	150 – 200	Rất nặng (công trình đặc thù)	Cầu cống, hầm kỹ thuật, cảng

Lưu ý: Các thông số trên là kích thước phổ biến theo tiêu chuẩn thị trường. Tùy theo yêu cầu kỹ thuật cụ thể của từng công trình, nhà sản xuất có thể đúc theo kích thước tùy chỉnh theo đơn đặt hàng.

Xem chi tiết kích thước tấm đan bê tông đầy đủ theo từng dòng sản phẩm và ứng dụng thi công thực tế.

Các Yếu Tố Quyết Định Khi Chọn Kích Thước Tấm Đan Bê Tông

Không phải cứ chọn tấm đan lớn nhất là tốt nhất. Việc xác định kích thước tấm đan bê tông phù hợp cần dựa trên nhiều yếu tố kỹ thuật và thực tiễn công trình. Dưới đây là những tiêu chí quan trọng nhất cần cân nhắc:

Khẩu độ mương hoặc hố ga cần đậy

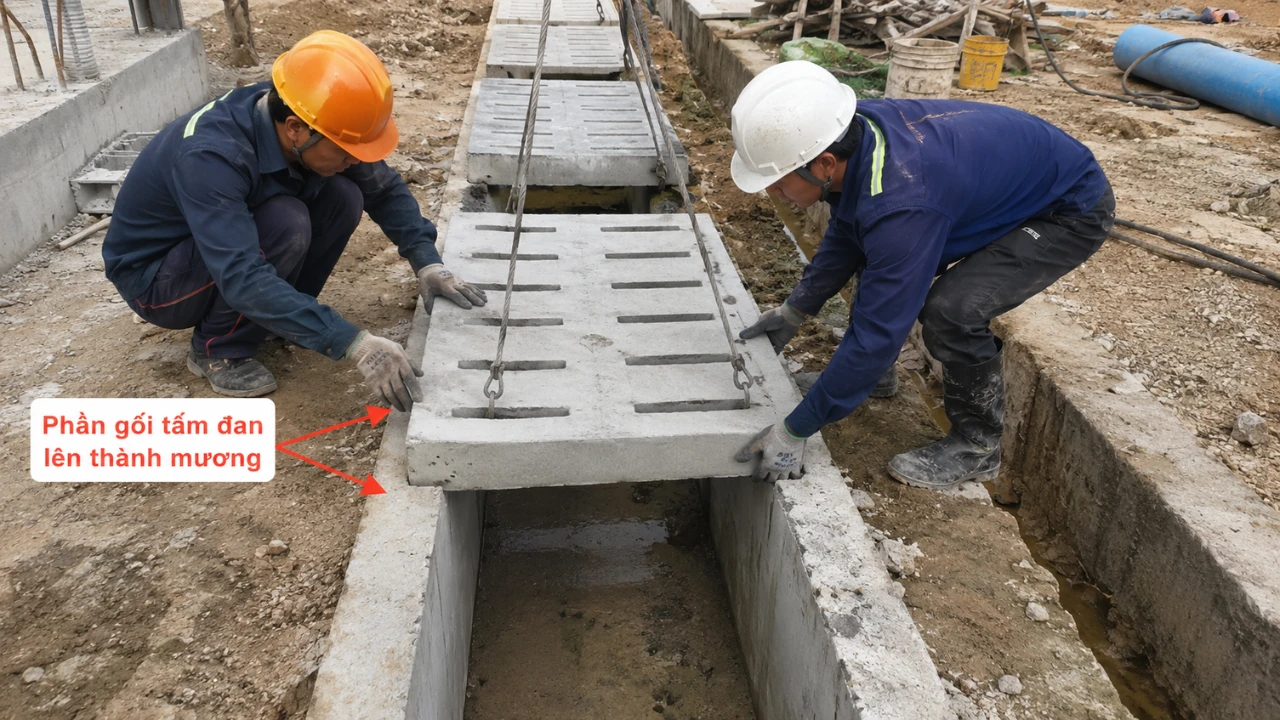

Đây là yếu tố đầu tiên và quan trọng nhất. Kích thước tấm đan bê tông phải phủ kín toàn bộ miệng mương, đồng thời có phần gối lên thành mương tối thiểu từ 10 – 15 cm mỗi bên để đảm bảo an toàn chịu lực. Ví dụ: mương rộng 400 mm cần tấm đan có chiều rộng tối thiểu 500 – 600 mm.

Tải trọng thiết kế

Tải trọng tác dụng lên tấm đan quyết định chiều dày và mác bê tông cần sử dụng. Cụ thể:

• Vỉa hè, khu dân cư: Tấm đan dày 60 – 80 mm, mác bê tông M200 – M250 là đủ.
• Đường nội bộ, xe tải nhẹ: Tấm đan dày 100 – 120 mm, mác bê tông M250 – M300.
• Khu công nghiệp, xe container: Tấm đan dày 150 mm trở lên, mác bê tông M300 – M350, cốt thép gia cường.

Điều kiện vận chuyển và lắp đặt

Tấm đan có kích thước và trọng lượng lớn đòi hỏi phương tiện cẩu lắp chuyên dụng. Đối với các công trình ở vị trí hẹp, khó tiếp cận, nên ưu tiên tấm đan có kích thước nhỏ hơn để dễ vận chuyển và lắp đặt thủ công hoặc bằng thiết bị nhỏ gọn.

Tiêu chuẩn kỹ thuật áp dụng

Các công trình hạ tầng công cộng thường phải tuân thủ tiêu chuẩn TCVN về cấu kiện bê tông đúc sẵn. Việc nắm rõ tiêu chuẩn cấu kiện bê tông đúc sẵn sẽ giúp lựa chọn đúng sản phẩm đáp ứng yêu cầu nghiệm thu và bàn giao công trình.

Phân Loại Tấm Đan Bê Tông Theo Kích Thước Và Ứng Dụng Thực Tế

Để dễ hình dung hơn, chúng ta có thể phân loại kích thước tấm đan bê tông theo từng nhóm ứng dụng thực tế trong công trình:

Tấm đan đậy mương thoát nước đô thị

Đây là ứng dụng phổ biến nhất. Các tuyến mương thoát nước trong khu dân cư, đường phố thường có khẩu độ từ 300 – 600 mm, tương ứng với kích thước tấm đan bê tông rộng 500 – 800 mm, dài 500 – 1000 mm, dày 80 – 100 mm. Sản phẩm thường có lỗ móc cẩu để dễ dàng bảo trì, nạo vét mương định kỳ.

Khám phá thêm về ứng dụng tấm đan bê tông trong các hạng mục công trình dân dụng và hạ tầng đô thị hiện đại.

Tấm đan dùng cho khu công nghiệp

Trong các khu công nghiệp, hệ thống mương thoát nước thải và nước mưa thường có quy mô lớn hơn. Kích thước tấm đan bê tông cho khu vực này thường từ 1000 – 2000 mm chiều dài, 600 – 1000 mm chiều rộng, chiều dày từ 120 – 150 mm, sử dụng bê tông mác cao M300 – M350 kết hợp cốt thép chịu lực.

Tấm đan làm sàn, nền tạm

Ngoài việc đậy mương, tấm đan bê tông còn được dùng làm sàn tạm trong các công trường xây dựng, lối đi tạm thời hoặc nền kho bãi. Loại này thường có kích thước lớn hơn, từ 1500 – 3000 mm chiều dài, chiều dày 150 – 200 mm để đảm bảo khả năng chịu tải trọng xe cơ giới.

Tấm đan kết hợp mương chữ U

Một ứng dụng quan trọng khác là sử dụng tấm đan phối hợp cùng mương thoát nước chữ U bê tông đúc sẵn. Trong trường hợp này, kích thước tấm đan bê tông phải được thiết kế đồng bộ với kích thước miệng mương chữ U, đảm bảo khớp chính xác để tránh lún, lệch trong quá trình sử dụng.

Cách Tính Toán Và Đặt Hàng Kích Thước Tấm Đan Bê Tông Đúng Chuẩn

Để đặt hàng đúng kích thước tấm đan bê tông, bạn cần thực hiện theo các bước sau:

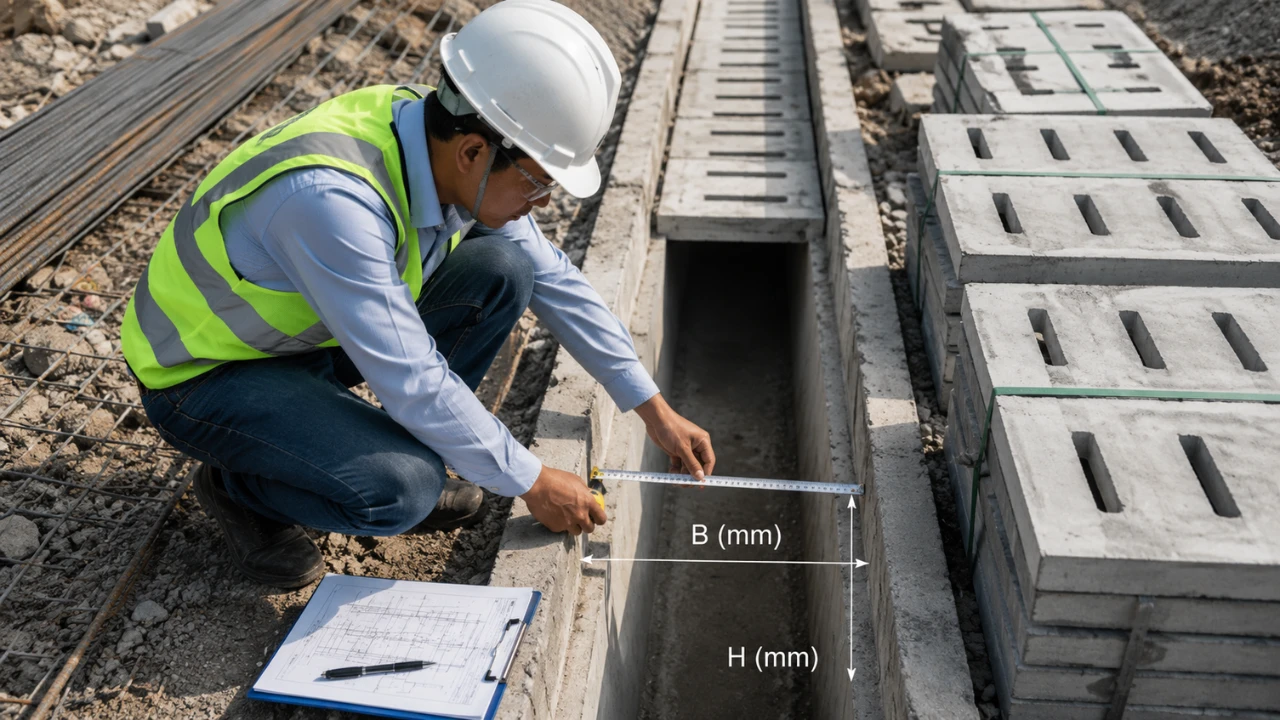

1. Đo khẩu độ mương thực tế: Đo chính xác chiều rộng thông thủy của mương hoặc hố cần đậy. Đây là thông số cơ bản nhất.
2. Cộng thêm phần gối: Thêm tối thiểu 10 – 15 cm mỗi bên vào chiều rộng thông thủy để có chiều rộng tấm đan cần đặt hàng.
3. Xác định chiều dài tấm đan: Tùy thuộc vào chiều dài đoạn mương và điều kiện vận chuyển, lắp đặt. Thông thường từ 500 mm đến 2000 mm.
4. Xác định chiều dày theo tải trọng: Tham khảo bảng tải trọng ở trên hoặc tư vấn kỹ sư thiết kế để chọn chiều dày phù hợp.
5. Chọn mác bê tông và loại cốt thép: Đảm bảo phù hợp với yêu cầu chịu lực và điều kiện môi trường (ẩm ướt, hóa chất, v.v.).
6. Liên hệ nhà sản xuất uy tín: Cung cấp đầy đủ thông số để được báo giá chính xác và đặt hàng sản xuất đúng tiêu chuẩn.

Nếu bạn cần tham khảo chi phí trước khi quyết định, hãy xem ngay báo giá tấm đan bê tông cập nhật mới nhất để có kế hoạch ngân sách phù hợp.

Tìm hiểu thêm về phân loại tấm đan bê tông để hiểu rõ sự khác biệt giữa các dòng sản phẩm và lựa chọn đúng loại cho công trình của bạn.

Những Lưu Ý Kỹ Thuật Quan Trọng Khi Sử Dụng Tấm Đan Bê Tông

Bên cạnh việc chọn đúng kích thước tấm đan bê tông, người sử dụng cũng cần lưu ý một số vấn đề kỹ thuật quan trọng để đảm bảo hiệu quả và tuổi thọ công trình:

• Kiểm tra chất lượng sản phẩm: Tấm đan phải không có vết nứt, rỗ bề mặt, cốt thép lộ ra ngoài. Tham khảo thêm về kiểm tra chất lượng cấu kiện bê tông đúc sẵn để biết các tiêu chí cụ thể.
• Lắp đặt đúng chiều: Tấm đan có chiều chịu lực nhất định theo phương cốt thép. Cần lắp đúng chiều để đảm bảo khả năng chịu tải thiết kế.
• Xử lý mối nối: Khe hở giữa các tấm đan cần được xử lý bằng vữa xi măng hoặc cao su đệm để tránh nước thấm và tiếng ồn khi xe qua lại.
• Bảo trì định kỳ: Kiểm tra và làm sạch mương thoát nước định kỳ, đồng thời kiểm tra tình trạng tấm đan để phát hiện sớm các dấu hiệu hư hỏng.
• Không vượt tải trọng thiết kế: Tuyệt đối không để xe có tải trọng vượt quá giới hạn thiết kế đi qua khu vực có tấm đan, đặc biệt là các tấm đan loại nhỏ và trung.

Để hiểu sâu hơn về độ bền và tuổi thọ của cấu kiện bê tông đúc sẵn, bạn có thể tham khảo các nghiên cứu và hướng dẫn kỹ thuật chuyên ngành để có cái nhìn toàn diện hơn.

Kết Luận

Việc lựa chọn đúng kích thước tấm đan bê tông không chỉ đảm bảo tính thẩm mỹ mà còn quyết định trực tiếp đến độ an toàn, khả năng chịu lực và tuổi thọ của toàn bộ hệ thống thoát nước hay công trình hạ tầng. Từ các tấm đan nhỏ dùng cho vỉa hè đến các tấm đan lớn phục vụ khu công nghiệp, mỗi loại đều có thông số kỹ thuật và ứng dụng riêng biệt.

Nguyên tắc cốt lõi khi chọn kích thước tấm đan bê tông là: đo đúng khẩu độ mương, cộng đủ phần gối, xác định đúng tải trọng thiết kế và chọn nhà cung cấp uy tín có quy trình kiểm soát chất lượng nghiêm ngặt. Đừng để sai sót nhỏ trong khâu lựa chọn kích thước gây ra những hậu quả lớn trong quá trình thi công và vận hành.

Nếu bạn đang tìm kiếm nguồn cung cấp tấm đan bê tông chất lượng cao với đa dạng kích thước tấm đan bê tông, đáp ứng mọi yêu cầu kỹ thuật và tiến độ công trình tại khu vực Nam Bộ, hãy liên hệ ngay với chúng tôi để được tư vấn và báo giá tốt nhất.

Xem thêm quy trình sản xuất tấm đan bê tông để hiểu rõ hơn về cách chúng tôi kiểm soát chất lượng từng sản phẩm trước khi xuất xưởng.
