Trong bối cảnh đó, việc nắm vững tiêu chuẩn cấu kiện bê tông đúc sẵn không còn là đặc quyền của các kỹ sư thiết kế mà đã trở thành kiến thức nền tảng mà bất kỳ chủ đầu tư, nhà thầu hay đơn vị giám sát nào cũng cần hiểu rõ để bảo vệ chất lượng công trình và tối ưu ngân sách. Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện, chuyên sâu và cập nhật nhất về hệ thống tiêu chuẩn này, giúp bạn đưa ra quyết định lựa chọn vật liệu một cách tự tin và chính xác.
Cấu Kiện Bê Tông Đúc Sẵn Là Gì? Tại Sao Tiêu Chuẩn Lại Quan Trọng?
Cấu kiện bê tông đúc sẵn (Precast Concrete) là các sản phẩm bê tông được sản xuất hoàn chỉnh tại nhà máy theo quy trình công nghiệp kiểm soát chặt chẽ, sau đó vận chuyển đến công trường để lắp đặt. Khác với bê tông đổ tại chỗ, phương pháp đúc sẵn mang lại sự đồng đều về chất lượng, rút ngắn thời gian thi công và giảm thiểu sai số kỹ thuật do yếu tố con người.
Các sản phẩm phổ biến trong nhóm này bao gồm: tấm đan bê tông, hố ga bê tông đúc sẵn, mương thoát nước chữ U bê tông đúc sẵn, dải phân cách bê tông, bó vỉa bê tông đúc sẵn, cọc móng, dầm cầu, panen sàn và nhiều loại cấu kiện hạ tầng khác.
Vậy tại sao tiêu chuẩn cấu kiện bê tông đúc sẵn lại đóng vai trò then chốt đến vậy? Có ba lý do cốt lõi:
- Đảm bảo an toàn kết cấu: Cấu kiện không đạt chuẩn có thể gây sụp đổ, nứt vỡ, ảnh hưởng trực tiếp đến tính mạng con người và tài sản công trình.
- Kiểm soát chất lượng đồng bộ: Tiêu chuẩn là ngôn ngữ chung giữa nhà sản xuất, nhà thầu và chủ đầu tư, giúp tránh tranh chấp và đảm bảo sản phẩm đúng với yêu cầu thiết kế.
- Tuân thủ pháp lý: Các công trình sử dụng vật liệu không đạt tiêu chuẩn có thể bị đình chỉ, phạt hành chính hoặc buộc tháo dỡ theo quy định của Bộ Xây dựng Việt Nam.
Tìm hiểu thêm về quy trình sản xuất cấu kiện bê tông đúc sẵn để hiểu rõ hơn cách các tiêu chuẩn được áp dụng ngay từ giai đoạn đầu sản xuất.
Hệ Thống Tiêu Chuẩn Cấu Kiện Bê Tông Đúc Sẵn Tại Việt Nam
Việt Nam hiện áp dụng song song hệ thống tiêu chuẩn quốc gia (TCVN) và tham chiếu các tiêu chuẩn quốc tế như ACI (Mỹ), BS EN (châu Âu) và JIS (Nhật Bản). Dưới đây là các tiêu chuẩn trọng yếu mà mọi đơn vị sản xuất và sử dụng cấu kiện bê tông đúc sẵn cần nắm vững:

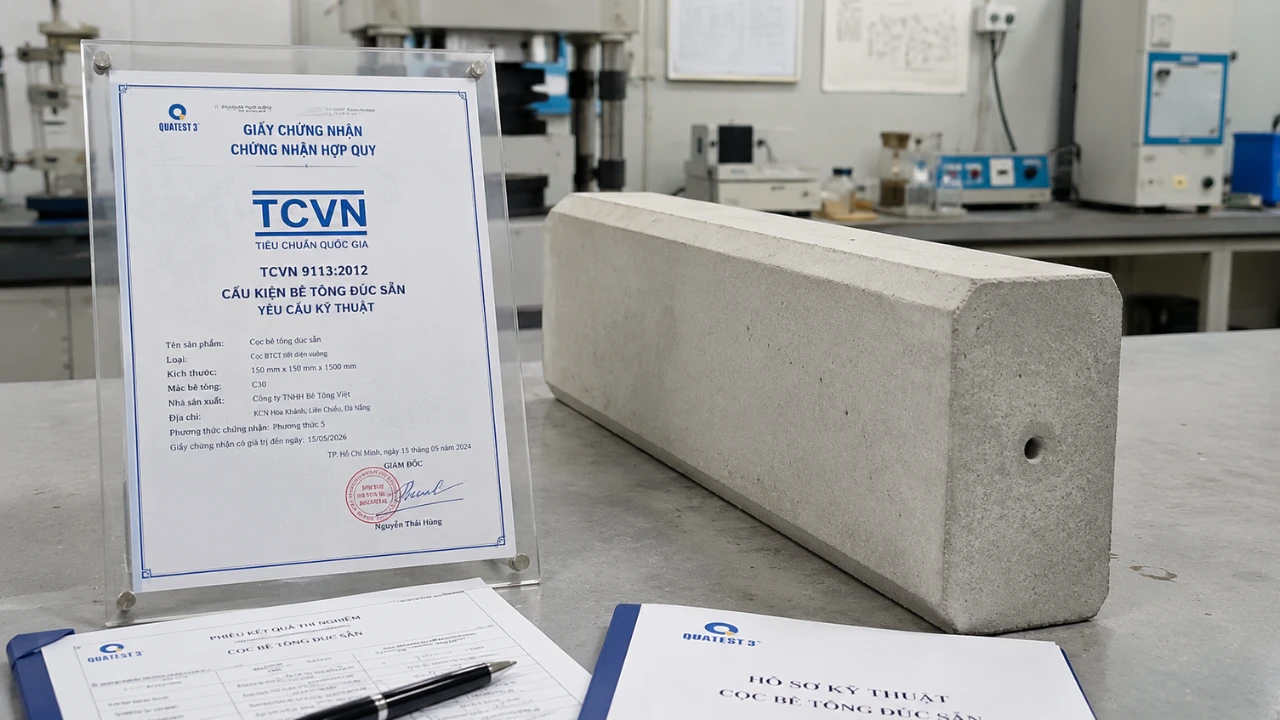

Tiêu Chuẩn Việt Nam (TCVN) Áp Dụng Cho Bê Tông Đúc Sẵn
- TCVN 9115:2012 – Kết cấu bê tông và bê tông cốt thép lắp ghép: Tiêu chuẩn thi công và nghiệm thu. Đây là văn bản pháp lý nền tảng nhất, quy định toàn bộ yêu cầu từ vật liệu đầu vào, quy trình sản xuất đến nghiệm thu tại công trường.
- TCVN 3105:1993 – Hỗn hợp bê tông nặng và bê tông nặng: Lấy mẫu, chế tạo và bảo dưỡng mẫu thử. Tiêu chuẩn này quy định cách lấy mẫu kiểm tra để đánh giá cường độ bê tông.
- TCVN 3118:1993 – Bê tông nặng: Phương pháp xác định cường độ nén. Đây là phép thử quan trọng nhất để xác nhận mác bê tông đạt yêu cầu thiết kế.
- TCVN 5574:2018 – Thiết kế kết cấu bê tông và bê tông cốt thép. Tiêu chuẩn thiết kế tổng thể, là cơ sở để xác định các thông số kỹ thuật của cấu kiện.
- TCVN 7570:2006 – Cốt liệu cho bê tông và vữa: Yêu cầu kỹ thuật. Quy định chất lượng cát, đá dăm, sỏi sử dụng trong sản xuất bê tông.
- TCVN 2682:2009 – Xi măng poóc lăng: Yêu cầu kỹ thuật. Tiêu chuẩn về chất lượng xi măng – nguyên liệu cốt lõi quyết định cường độ bê tông.
- TCVN 1651-1:2018 và TCVN 1651-2:2018 – Thép cốt bê tông: Quy định về thép thanh cán nóng và thép thanh vằn dùng trong cấu kiện bê tông cốt thép đúc sẵn.
Tiêu Chuẩn Quốc Tế Tham Chiếu
Ngoài hệ thống TCVN, nhiều dự án FDI, công trình trọng điểm quốc gia và các dự án hạ tầng quy mô lớn tại Việt Nam còn yêu cầu tham chiếu thêm các tiêu chuẩn quốc tế:
- ACI 318 (Mỹ): Tiêu chuẩn thiết kế kết cấu bê tông xây dựng, được áp dụng rộng rãi trong các dự án có vốn đầu tư Mỹ hoặc yêu cầu tương đương.
- BS EN 13369 (châu Âu): Quy tắc chung cho sản phẩm bê tông đúc sẵn, bao gồm yêu cầu về vật liệu, sản xuất, kiểm tra và đánh dấu sản phẩm.
- ISO 22965: Tiêu chuẩn quốc tế về bê tông và sản phẩm bê tông, cung cấp từ vựng và định nghĩa chuẩn hóa toàn cầu.
Để hiểu sâu hơn về cách kiểm tra chất lượng cấu kiện bê tông đúc sẵn theo đúng tiêu chuẩn hiện hành, hãy tham khảo bài viết chuyên sâu của chúng tôi.
Các Thông Số Kỹ Thuật Cốt Lõi Trong Tiêu Chuẩn Cấu Kiện Bê Tông Đúc Sẵn
Hiểu rõ tiêu chuẩn cấu kiện bê tông đúc sẵn đòi hỏi phải nắm vững các thông số kỹ thuật cụ thể. Dưới đây là những chỉ tiêu quan trọng nhất mà mọi sản phẩm bê tông đúc sẵn đạt chuẩn đều phải đáp ứng:
Cường Độ Chịu Nén (Mác Bê Tông)
Cường độ chịu nén là chỉ tiêu quan trọng nhất, được ký hiệu bằng mác bê tông (M) hoặc cấp độ bền (B/C). Theo TCVN 5574:2018, các mác bê tông thường gặp trong cấu kiện đúc sẵn bao gồm:
- B15 (M200): Dùng cho các cấu kiện chịu tải nhẹ như bó vỉa, gạch lát vỉa hè.
- B20 (M250): Phổ biến cho tấm đan bê tông, nắp hố ga dân dụng, mương chữ U loại nhỏ.
- B25 (M300): Tiêu chuẩn cho hố ga bê tông, tấm đan chịu tải trung bình, dải phân cách giao thông.
- B30 (M400) trở lên: Áp dụng cho các cấu kiện chịu tải nặng như cọc móng, dầm cầu, cấu kiện hạ tầng đặc biệt.
Dung Sai Kích Thước (Sai Số Cho Phép)
Theo TCVN 9115:2012, sai số kích thước cho phép đối với cấu kiện bê tông đúc sẵn được quy định như sau:
| Loại sai số | Kích thước ≤ 1000mm | Kích thước 1000–3000mm | Kích thước > 3000mm |
|---|---|---|---|
| Sai lệch chiều dài, rộng, cao | ±5 mm | ±8 mm | ±10 mm |
| Sai lệch độ phẳng bề mặt | ±3 mm | ±5 mm | ±8 mm |
| Sai lệch chiều dày lớp bảo vệ cốt thép | ±5 mm (tối thiểu 15mm với môi trường thông thường) | ||
| Độ vênh, cong vặn | Không vượt quá L/1000 (L là chiều dài cấu kiện) | ||

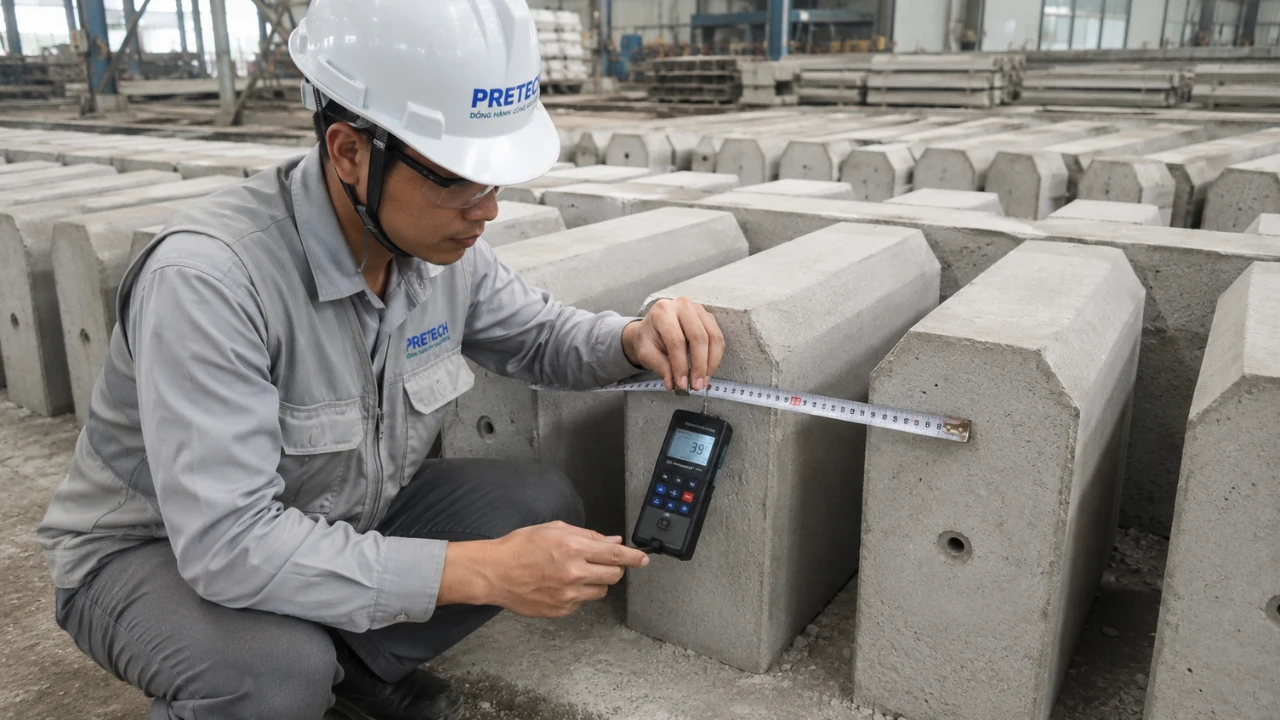

Yêu Cầu Về Cốt Thép
Cốt thép trong cấu kiện bê tông đúc sẵn phải tuân thủ nghiêm ngặt các yêu cầu sau theo TCVN 1651:2018:
- Thép phải có chứng chỉ xuất xưởng, không gỉ sét, không cong vênh quá mức cho phép.
- Đường kính thép phải đúng với bản vẽ thiết kế, sai số không quá ±0,5mm.
- Lớp bê tông bảo vệ cốt thép tối thiểu 15mm với môi trường thông thường, 25–30mm với môi trường xâm thực (ven biển, hóa chất).
- Mối hàn và buộc cốt thép phải đảm bảo độ bền, không bị hở hoặc lệch vị trí trong quá trình đổ bê tông.

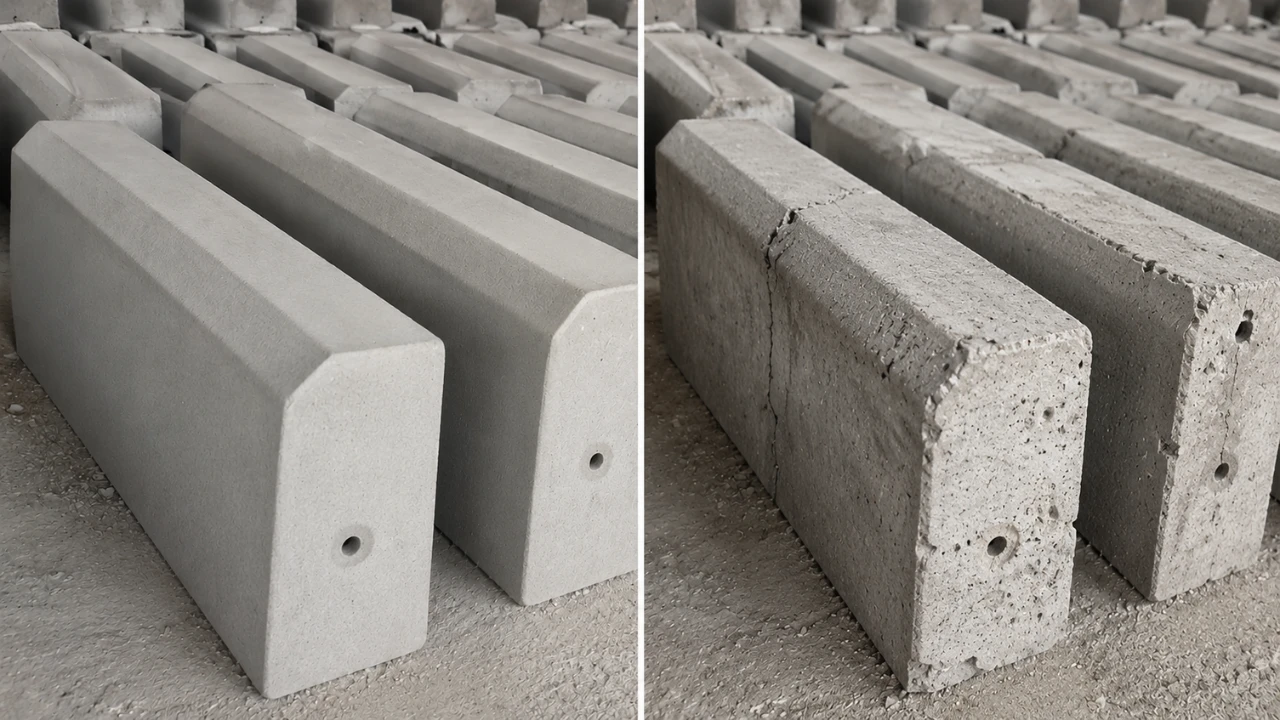

Yêu Cầu Về Bề Mặt Và Ngoại Quan
Bề mặt cấu kiện bê tông đúc sẵn đạt tiêu chuẩn phải đáp ứng các yêu cầu sau:
- Không có vết nứt xuyên qua, không có vết nứt bề mặt rộng hơn 0,2mm (với cấu kiện thông thường) hoặc 0,1mm (với cấu kiện chịu tải nặng).
- Không có hiện tượng rỗ tổ ong sâu quá 5mm hoặc diện tích rỗ vượt quá 1% diện tích bề mặt.
- Bề mặt phẳng, đồng đều màu sắc, không có vết dầu mỡ, bùn đất bám dính.
- Các góc cạnh sắc nét, không bị vỡ mẻ quá 10mm chiều sâu.
Quy Trình Kiểm Tra Và Nghiệm Thu Theo Tiêu Chuẩn Cấu Kiện Bê Tông Đúc Sẵn
Một trong những điểm mạnh của cấu kiện bê tông đúc sẵn so với bê tông đổ tại chỗ chính là khả năng kiểm tra chất lượng một cách hệ thống và toàn diện trước khi đưa ra công trường. Quy trình nghiệm thu theo tiêu chuẩn cấu kiện bê tông đúc sẵn thường bao gồm các bước sau:
Kiểm Tra Tại Nhà Máy (Factory Acceptance Test)
- Kiểm tra nguyên vật liệu đầu vào: Xi măng, cốt liệu, thép, phụ gia đều phải có chứng chỉ chất lượng và được lấy mẫu kiểm tra định kỳ theo TCVN tương ứng.
- Kiểm tra hỗn hợp bê tông tươi: Độ sụt (slump), hàm lượng không khí, nhiệt độ hỗn hợp phải nằm trong giới hạn thiết kế.
- Đúc mẫu thử cường độ: Cứ mỗi mẻ trộn hoặc theo lô sản xuất, phải đúc mẫu lập phương 150×150×150mm để thử nén sau 28 ngày.
- Kiểm tra kích thước và ngoại quan: 100% sản phẩm phải được đo kiểm kích thước và kiểm tra bề mặt trước khi xuất xưởng.
- Thử nghiệm không phá hủy (NDT): Sử dụng súng bật nảy (Schmidt Hammer) hoặc siêu âm để kiểm tra cường độ bê tông mà không cần phá hủy mẫu.

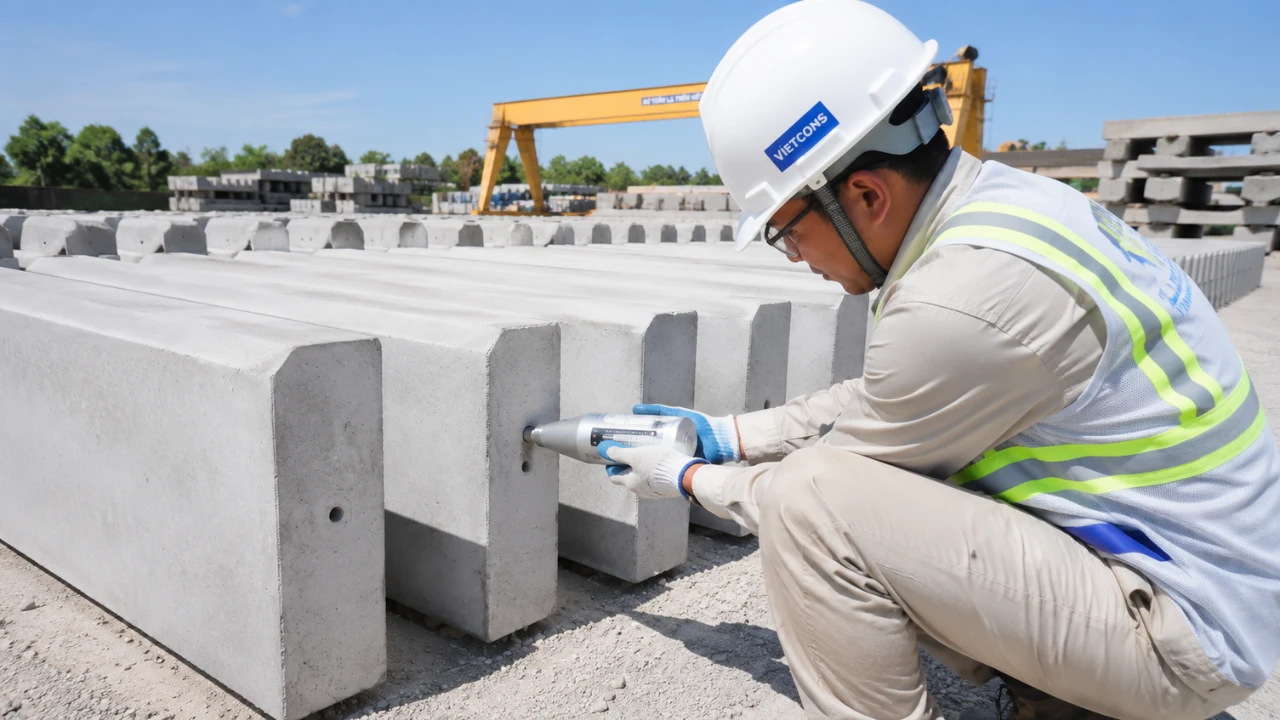

Kiểm Tra Tại Công Trường (Site Acceptance Test)
Khi cấu kiện được vận chuyển đến công trường, cần tiến hành kiểm tra lại theo các bước:
- Đối chiếu số lượng, chủng loại với phiếu xuất xưởng và hợp đồng cung cấp.
- Kiểm tra ngoại quan sau vận chuyển: phát hiện nứt vỡ, sứt mẻ phát sinh trong quá trình bốc xếp, vận chuyển.
- Xem xét hồ sơ chất lượng: chứng chỉ xuất xưởng, kết quả thử nén mẫu, biên bản nghiệm thu tại nhà máy.
- Lấy mẫu ngẫu nhiên để thử nghiệm bổ sung nếu có nghi ngờ về chất lượng.
Tham khảo thêm về độ bền và tuổi thọ của cấu kiện bê tông đúc sẵn để hiểu rõ mối liên hệ giữa tiêu chuẩn sản xuất và tuổi thọ thực tế của công trình.
So Sánh Tiêu Chuẩn Kỹ Thuật Giữa Các Loại Cấu Kiện Bê Tông Đúc Sẵn Phổ Biến
Mỗi loại cấu kiện bê tông đúc sẵn có những yêu cầu kỹ thuật đặc thù riêng, phù hợp với điều kiện sử dụng và tải trọng thiết kế. Bảng so sánh dưới đây tổng hợp các thông số tiêu chuẩn cốt lõi của các sản phẩm phổ biến nhất:
| Loại cấu kiện | Mác bê tông tối thiểu | Cốt thép yêu cầu | Tiêu chuẩn áp dụng chính | Ứng dụng điển hình |
|---|---|---|---|---|
| Tấm đan bê tông | B20 – B25 | Thép Φ6–Φ10, 2 lớp | TCVN 9115:2012 | Đậy mương, sàn kho, lối đi |
| Hố ga bê tông | B25 – B30 | Thép Φ8–Φ12 | TCVN 9115:2012, TCVN 7568 | Thoát nước đô thị, khu công nghiệp |
| Mương chữ U | B20 – B25 | Thép Φ6–Φ10 | TCVN 9115:2012 | Thoát nước đường phố, nông nghiệp |
| Dải phân cách bê tông | B25 | Thép Φ8–Φ12 | TCVN 9115:2012, QCVN 41:2019 | Phân làn đường, an toàn giao thông |
| Bó vỉa bê tông | B15 – B20 | Không bắt buộc / Φ6 | TCVN 9115:2012 | Vỉa hè, phân định ranh giới đường |
Nếu bạn đang cân nhắc giữa hai phương án thi công, hãy đọc bài phân tích chi tiết về so sánh bê tông đúc sẵn và bê tông đổ tại chỗ để đưa ra lựa chọn phù hợp nhất với dự án của bạn.
Những Lỗi Thường Gặp Khi Không Tuân Thủ Tiêu Chuẩn Cấu Kiện Bê Tông Đúc Sẵn
Thực tế thị trường cho thấy không ít đơn vị sản xuất vì lợi nhuận ngắn hạn đã bỏ qua hoặc làm giảm nhẹ các yêu cầu trong tiêu chuẩn cấu kiện bê tông đúc sẵn, dẫn đến những hậu quả nghiêm trọng cho công trình. Các lỗi phổ biến nhất bao gồm:
- Dùng bê tông mác thấp hơn thiết kế: Tiết kiệm xi măng hoặc dùng tỷ lệ nước/xi măng cao hơn quy định, khiến cường độ thực tế không đạt mác yêu cầu. Hậu quả: cấu kiện bị nứt vỡ sớm, đặc biệt dưới tải trọng động.
- Cốt thép không đủ đường kính hoặc khoảng cách: Dùng thép nhỏ hơn thiết kế hoặc bố trí thưa hơn để tiết kiệm vật liệu. Đây là lỗi cực kỳ nguy hiểm, có thể dẫn đến sập đổ đột ngột.
- Lớp bảo vệ cốt thép quá mỏng: Cốt thép gần bề mặt dễ bị ăn mòn khi tiếp xúc với nước và không khí, gây phồng rộp, nứt vỡ bê tông theo thời gian.
- Dưỡng hộ không đủ thời gian: Bê tông cần được dưỡng hộ ẩm ít nhất 7–14 ngày để đạt cường độ thiết kế. Xuất xưởng sớm khiến cấu kiện chưa đủ cứng, dễ nứt khi vận chuyển và lắp đặt.
- Kích thước sai lệch vượt dung sai: Gây khó khăn trong lắp đặt, tạo khe hở không mong muốn, ảnh hưởng đến tính thẩm mỹ và chức năng công trình.
Tìm hiểu chi tiết về các lỗi thường gặp khi thi công cấu kiện bê tông đúc sẵn và cách phòng tránh hiệu quả để bảo vệ chất lượng công trình của bạn.
Tiêu Chí Lựa Chọn Đơn Vị Cung Cấp Cấu Kiện Bê Tông Đúc Sẵn Đạt Tiêu Chuẩn
Với hàng trăm đơn vị sản xuất cấu kiện bê tông đúc sẵn trên thị trường miền Nam, việc lựa chọn nhà cung cấp uy tín, đảm bảo đúng tiêu chuẩn cấu kiện bê tông đúc sẵn là quyết định có tính chiến lược. Dưới đây là các tiêu chí quan trọng bạn cần xem xét:

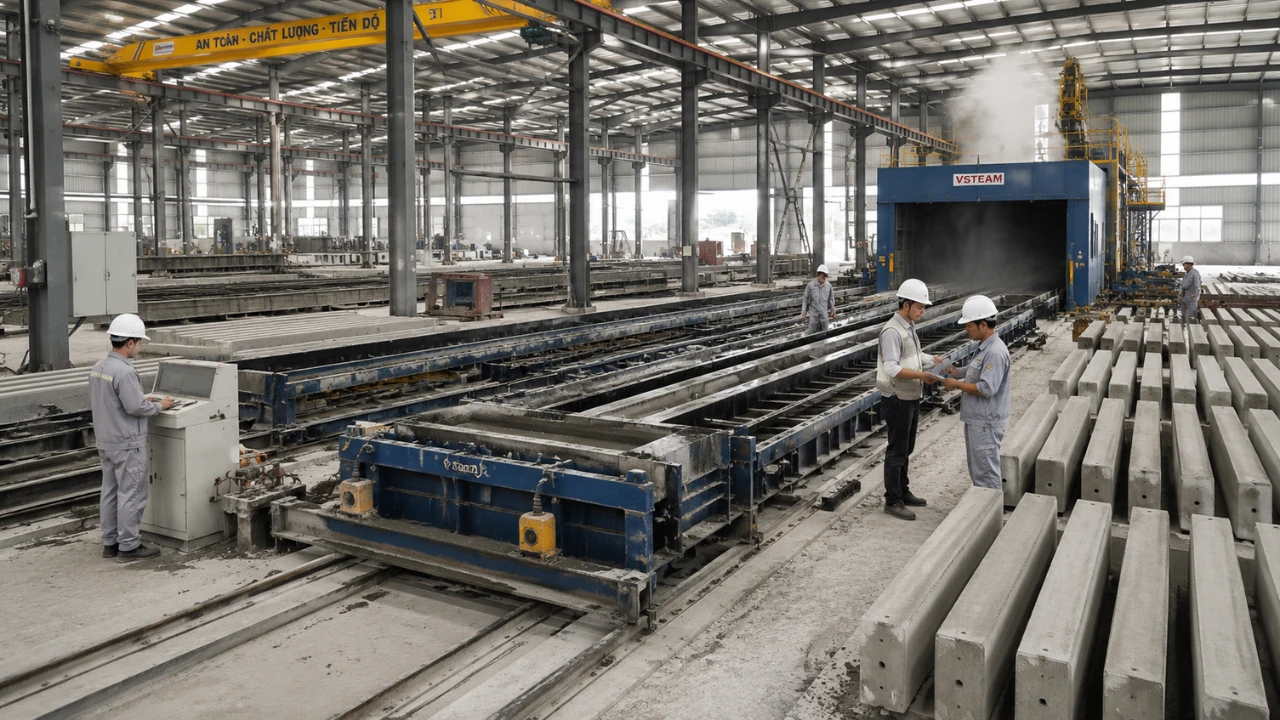

Năng Lực Sản Xuất Và Công Nghệ
- Nhà máy có dây chuyền sản xuất hiện đại, máy trộn bê tông tự động, hệ thống cân đong nguyên liệu chính xác.
- Có bể dưỡng hộ hơi nước hoặc hệ thống dưỡng hộ ẩm đảm bảo đủ thời gian theo tiêu chuẩn.
- Khuôn đúc bằng thép chính xác, đảm bảo kích thước sản phẩm đồng đều theo lô.
Hệ Thống Kiểm Soát Chất Lượng
- Có phòng thí nghiệm nội bộ hoặc hợp tác với đơn vị thử nghiệm được công nhận để kiểm tra cường độ bê tông định kỳ.
- Cung cấp đầy đủ hồ sơ chất lượng: phiếu xuất xưởng, kết quả thử nén, chứng chỉ nguyên liệu đầu vào.
- Có chứng nhận ISO 9001 hoặc các chứng nhận chất lượng tương đương.
Kinh Nghiệm Và Uy Tín Thị Trường
- Thời gian hoạt động trong ngành, số lượng và quy mô dự án đã cung cấp.
- Danh sách khách hàng tham chiếu: chủ đầu tư, nhà thầu lớn đã sử dụng sản phẩm.
- Khả năng tư vấn kỹ thuật, hỗ trợ lựa chọn sản phẩm phù hợp với yêu cầu dự án.
Đọc thêm bài viết về tiêu chí lựa chọn đơn vị cung cấp bê tông đúc sẵn uy tín để có thêm góc nhìn toàn diện trước khi đưa ra quyết định hợp tác.
Kết Luận
Hệ thống tiêu chuẩn cấu kiện bê tông đúc sẵn tại Việt Nam được xây dựng trên nền tảng khoa học vững chắc, tham chiếu các chuẩn mực quốc tế tiên tiến và liên tục được cập nhật để phù hợp với thực tiễn phát triển hạ tầng trong nước. Từ TCVN 9115:2012 về thi công và nghi
